| Cor | mm² | AWG | L1 (mm) | L2 (mm) | d1 (mm) | A x B (mm) | Código |
|---|---|---|---|---|---|---|---|
| Branco | 0.50 | 20 | 14.60 | 8.00 | 1.40 | 5,0 x 3,0 | ES 20050-2 |
| Cinza | 0.75 | 18 | 15.00 | 8.00 | 2.10 | 5,2 x 2,6 | ES 18075-2 |
| Vermelho | 1.00 | 17 | 16.00 | 8.00 | 2.60 | 5,8 x 3,2 | ES 16100-2 |
| Preto | 1.50 | 16 | 16.00 | 8.00 | 2.60 | 6,5 x 3,6 | ES 14150-2 |
| Azul | 2.50 | 14 | 18.00 | 9.00 | 3.20 | 7,5 x 4,3 | ES 12250-2 |
| Cinza | 4.00 | 12 | 23.00 | 12.00 | 4.20 | 9,0 x 5,2 | ES 10400-2 |
| Amarelo | 6.00 | 10 | 26.00 | 14.00 | 5.30 | 10 x 7,2 | ES 8600-2 |
| Vermelho | 10.0 | 7 | 26.00 | 14.00 | 7.00 | 13 x 7,2 | ES 10000-2 |
| Azul | 16.0 | 6 | 30.00 | 14.00 | 8.80 | 18 x 9,5 | ES 16000-2 |

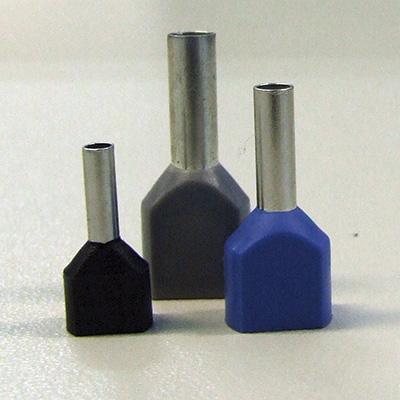

Terminal Tubular Ilhós Duplo
O Terminal Tubular Duplo (Dois Cabos) é ideal para unir dois condutores flexíveis em um único ponto de conexão, garantindo fixação firme, excelente contato elétrico e organização no painel.
Indicado para quadros elétricos, automação industrial e instalações prediais, ele permite a conexão segura de dois fios em um mesmo borne, evitando fios soltos, mau contato e aquecimento.
Disponível em diversas bitolas de 0,50 mm² até 16,0 mm².
O terminal tubular duplo é utilizado para:
-
Conectar dois cabos flexíveis em um único borne
-
Compactar os filamentos dos fios
-
Melhorar o contato elétrico
-
Evitar dispersão dos fios ao apertar parafusos
-
Reduzir risco de aquecimento e falhas
-
Padronizar e organizar painéis elétricos
A aplicação é feita por crimpagem, garantindo resistência mecânica e elétrica.
